Description

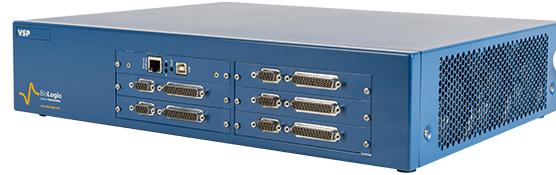

VSP – Potentiostat/Galvanostat/EIS modulaire à 5 canaux

Construit autour d'un châssis modulaire à 5 canaux, le VSP est un potentiostat polyvalent de qualité recherche.

Cette station de travail électrochimique hautement modulaire peut répondre aux besoins de tous les scientifiques grâce à des options de capacité EIS, de faible courant, d'amplificateur de courant élevé et de canaux de potentiostat supplémentaires.

L'option interne 4 A occupe deux emplacements dans le châssis VSP et nécessite une carte potentiostat. Des amplificateurs externes de 2 A à 100 A peuvent être utilisés avec chaque canal du VSP.

Général

Général
Places disponibles	Jusqu'à 5
Connexions des électrodes	2, 3, 4, 5
Conformité	20 V réglable de ± 10 V entre [-20 ; 20] V
Temps d'acquisition	20 µs avec EC-Lab Express, 200 µs avec EC-Lab. données traitées en temps réel : 200 µs, indépendamment de la fréquence d'échantillonnage (Q charge, Q décharge, énergie, puissance…)
Logiciel	EC-Lab, EC-Lab Express, package développeur EC-Lab
Compatibilité des modules complémentaires	Oui
Dimensions (L x P x H)	435 x 335 x 95 mm
Poids	8 kg
Besoins en énergie	300 W
Interfaces	Ethernet (Direct, LAN, Wifi), USB 2.0

Spécifications du canal

	Contrôle	Mesures
Tension
Gammes	Plages personnalisables. Conformité à 20 V réglable (exemple : 0 – 20 V). Jusqu’à 60 V avec FlexP-0060	± 2,5 V, ± 5 V, ± 10 V. ± 10 V réglable (exemple : 0 – 20 V). Jusqu’à 60 V avec FlexP0060/FlexP0160.
Précision	< 0,1 % FSR* (20 mV)	< 0,1 % FSR* (20 mV)
Résolution	5 µV à 305 µV	76 µV en dessous de 10 V, 152 µV de 10 à 15 V, 305 µV de 15 à 20 V
Actuel
Gammes	± 10 µA à ± 1 A (6 plages). Sélection automatique de la plage de courant disponible. Jusqu'à 800 A avec quatre FlexP-0012.
Courant maximal	±1 A (± 400 mA pour VSP)
Précision	< 0,1 % FSR* (min 20 nA)
Résolution	0,004 % de la plage (min 760 pA)
EIE
Capacité EIS	1 MHz à 10 µHz
Indicateurs de qualité EIS	Oui (avec carte de canal de type « e »)

*FSR = Plage de mesure complète



Avancé

Avancé
Options flottantes	CE à la terre
Perméation (WE vers le sol)	Non
Électrode multiple (CE à la terre)	Oui (avec carte de canal de type « e »)
Filtres	Logiciel
Entrée/sortie	2 entrées analogiques 1 sortie analogique 3x TTL (entrée/sortie de déclenchement et sécurité) 2 sorties de surveillance (courant et tension)
Mode de contrôle de stabilité	7 bandes passantes
Étalonnage	Plus de 50 points vérifiés.
